产品型号

PH-PH3.84A-01

LED灯种类

表贴灯（SMD1921）

（1）LED管芯参数

序号

发光颜色

发光强度

主波长

备注

1

红色（测试条件：15mA，2.0V）

390mcd

620nm

管芯的波长、亮度，均为典型值

2

绿色（测试条件：8mA，3.0V）

680mcd

520nm

3

蓝色（测试条件：5mA，3.0V）

95mcd

470nm

（2）像素点参数

为使配色达到最佳的白平衡效果，要求各种颜色亮度的配色比例为R：G：B/3：6：1。

1

LED灯种类

国星SMD1921

2

点间距

3.846mm

3

像素点组成

1R1G1B

（3）模组技术参数

1

模组分辨率(宽×高)

52像素×52像素

2

模组尺寸(宽×高)

(宽)200mm×( 高)200mm

3

模组表面处理

面罩

（4）箱体技术参数

1

箱体分辨率(宽×高)

156像素×312像素

2

模组分布(宽×高)

3×6

3

模组间平整度

≤0.1mm

4

显示尺寸（宽×高）

600mm×1200mm

5

屏体重量

25Kg/箱体

6

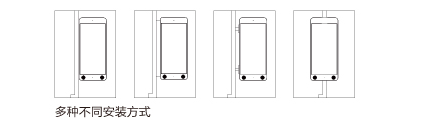

安装方式

嵌入式、侧挂式、抱箍式

（5）屏体技术参数

1

点密度

67600点/ m²

2

亮度（白场色温6500K）

6500-7000cd/ m²可调

3

水平视角/垂直视角

140°/140°

4

平整度

≤0.1mm

5

色度均匀性

±0.003  Cx,Cy之内

6

最高对比度

≥4000:1

7

防护等级

背面：IP65 正面：IP65

（6）系统控制参数

1

信号颜色处理位数

红、绿、蓝各≥16bit

2

驱动方式

恒流驱动

3

换帧频率

60帧/秒

4

刷新率

普刷≤1920HZ 高刷≤3840Hz

6

屏体色温

2000K～10000K可调

7

亮度调节

手动/自动/程控

8

像素校正

配备亮度与色度逐点校正

9

控制方式

异步控制

10

控制距离

超五类双绞网线, 超过100米使用光纤传输

11

软件接口

Windows XP /7/8/10

12

信号输入

HDMI、DVI

（7）屏体运行参数

1

工作电压

AC：100V~240V（50~60Hz）

2

峰值功率

≤600W/ m²

3

平均功率

≤180W/ m²

4

连续工作时间

≥7×24hrs，支持连续不间断显示

5

平均无故障工作时间

≥10000小时

6

LED寿命

10万小时

7

离散失控点

≤0.0001，出厂时为0

8

连续失控点

0

9

盲点率

≤0.0001，出厂时为0

10

屏幕温升（使用运行状态）

≤5度

11

运行环境温度

-30℃～60℃

12

运行环境湿度

10％～90％RH，无凝结
